磁性開關是檢測氣缸活塞位置的傳感器，是實現設備自動化邏輯控制的關鍵"信號源"。它非接觸、響應快、安裝便捷。本文將深入探討其工作原理、選型要點，并重點介紹兩款高性能SMC產品。
一、磁性開關的工作原理與核心類型
氣缸活塞上嵌有永磁鐵。當活塞運動到磁性開關的安裝位置時，磁鐵使開關內部的感應元件動作，輸出一個電信號給PLC或控制器，報告氣缸"已到位"。SMC磁性開關主要分為兩大類：
1. 有接點型（簧片開關）
機械式觸點，價格低廉，但存在機械磨損，壽命和頻率響應相對較低。
2. 無接點型（固態電子式）
采用電子元器件感應，無機械磨損，壽命極長，頻率響應高，抗干擾能力強，是目前自動化設備的主流選擇。
二、關鍵性能指標與如何選型
選擇磁性開關時，需關注以下核心參數：
1. 輸出方式
NPN（漏型）或PNP（源型），必須與您的PLC輸入模塊類型匹配。
2. 接線方式
2線式接線簡單，節省空間；3線式（NPN/PNP）抗干擾能力更強，性能更穩定。
3. 負載電流
決定傳感器能驅動多大負載。較低的負載電流意味著功耗更低。
4. 防護等級（IP）
如IP67，表示防塵防水等級，適用于惡劣工業環境。
5. 導線性能
高耐彎曲導線能大大延長在移動場合下的使用壽命。
三、明星產品推薦：滿足不同需求的SMC解決方案

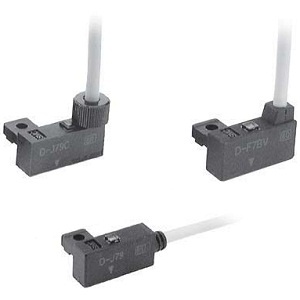

推薦產品一：D-F7 磁性開關 D-F9BA
D-F7 磁性開關 D-F9BA
特點概述
這是一款高性能的2線式無接點磁性開關，極大簡化了接線工作。
核心優勢
1. 超低負載電流（2.5~40mA）
功耗極低，能有效降低系統整體能耗，并對PLC等控制設備的負載要求更低。
2. 卓越的機械耐久性
其耐彎曲性能是SMC以往同類產品的1.5倍，采用標準型耐彎曲導線，更能耐受安裝和設備運行中的反復彎折，壽命更長，可靠性顯著提升。
3. 國際兼容性
設計符合多種海外標準，適合出口設備或全球項目應用。
適用場景
適用于絕大多數通用氣缸的位置檢測，是追求高可靠性、低功耗和簡化接線的應用首選。

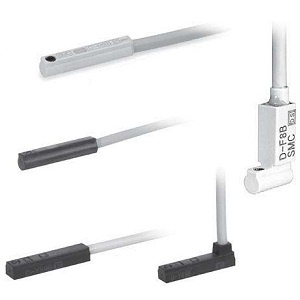

推薦產品二：D-M9 磁性開關無觸點 D-M9NV
D-M9 磁性開關無觸點 D-M9NV
特點概述
作為D-M9系列的升級產品，它集成了SMC最新的技術成果。
核心優勢
1. 同樣具備超低負載電流（2.5~40mA），節能高效。
2. 同樣擁有1.5倍于前代產品的耐彎曲性能和耐彎曲導線，耐用性毋庸置疑。
3. 提供豐富的接線和輸出配置選項，滿足更復雜的電氣需求。
適用場景
對傳感器綜合性能要求極高的場合，是高端設備和新項目設計的理想選擇。
【重要警告：安全安裝須知】
請注意：如SMC手冊明確強調，安裝時嚴禁使用磁性開關本體自帶固定螺釘以外的螺釘進行固定。使用非指定規格或過長的螺釘極易頂傷、頂碎開關內部的精密電子元件，導致開關瞬間損壞。請務必遵循手冊中的扭矩和螺釘規格要求。
四、正確安裝、調試與故障排查
1. 安裝
將開關滑入氣缸的T型槽，移動到需檢測的位置。使用配套螺釘（通常已裝在開關上）輕輕緊固，確保開關與槽底無間隙且未過度擠壓變形。
2. 調試
大多數SMC傳感器帶有LED指示燈，活塞經過時指示燈會亮起，這是現場調試和驗證位置的最直觀方法。
3. 接線
嚴格按說明書操作（如2線式：一根接電源正極，另一根接負載后回電源負極）。
4. 故障排查
信號不穩定/無信號：檢查安裝距離是否過大、螺釘是否頂傷開關、電源是否正常、接線是否正確、活塞磁環是否失效或脫落。
【高性價比替代方案】
若您的項目預算敏感，或需要大批量部署，尋求一個可靠的第二來源至關重要。神威氣動提供全系列的磁性傳感器，其產品與主流品牌（如SMC）的安裝尺寸和電氣接口完全兼容，性能穩定，具有極高的性價比。特別是在維修更換市場中，能幫助您顯著降低備件成本而不犧牲可靠性，是值得考慮的優質替代選擇。
