簡介：節流控制系統是工業自動化與液壓傳動的核心，通過精確控制流量來實現對執行元件速度的調節。本文為工程師提供節流原理、應用方案及關鍵元件選型指南。

一、控制本質

在氣動與液壓系統中，控制氣缸或液壓缸的運動速度，本質就是控制流量。執行元件的速度由流入或流出它的流體（空氣或油液）流量決定。節流控制通過在流路中設置可變節流口，改變通流面積與阻力，從而精確調節流量，最終控制速度。

二、兩種節流方式

根據安裝位置，分為兩種基本方式：

1. 進口節流

閥安裝在供氣/油路上。結構簡單，但低速時易"爬行"，運動平穩性較差。

2. 出口節流（推薦）

閥安裝在排氣/回油路上。通過建立背壓，使活塞受力更均衡，能獲得極其平穩的低速運動，是最常用、效果更好的方式。

三、核心元件

實現節流控制的關鍵閥類：

1. 節流閥

基礎元件，手動調節并鎖定開度，實現固定流量控制。

2. 單向節流閥（最常用）

由節流閥與單向閥并聯而成。一個方向（A→B）節流調速，反方向（B→A）單向閥開啟，流通無阻。是控制氣缸單方向速度的首選。

3. 調速閥

高端流量閥，能補償負載變化引起的壓力波動，保持流量穩定，確保速度不受負載影響。

四、設計與故障

設計選型：需依據流量范圍、工作壓力、接口尺寸、調節精度及介質（空氣/液壓油）選擇元件。

1. 安裝要點

使用單向節流閥控制氣缸速度時，應安裝在氣缸的排氣口，并確保節流方向?qū)?zhǔn)排氣方向。

2. 常見問題

調速失靈（閥芯堵塞）、氣缸爬行（潤滑不足或節流方式錯誤）、速度波動（氣源壓力不穩，需加裝三聯件）。

五、系統構建與選型推薦

構建穩定可靠的系統，離不開高性能元件的支撐。對于流量控制這一核心環節，一款優秀的單向節流閥至關重要。

推薦產品：Snway ASC 單向節流閥 ASC200-08

ASC 單向節流閥 ASC200-08

其特點完美契合工業需求，結構緊湊：輕巧設計，節省安裝空間。

調節精準：采用排氣節流方式，調節靈敏、精度高，能實現氣缸的平穩速度控制。

安裝便捷：支持多位置安裝，方便系統集成。

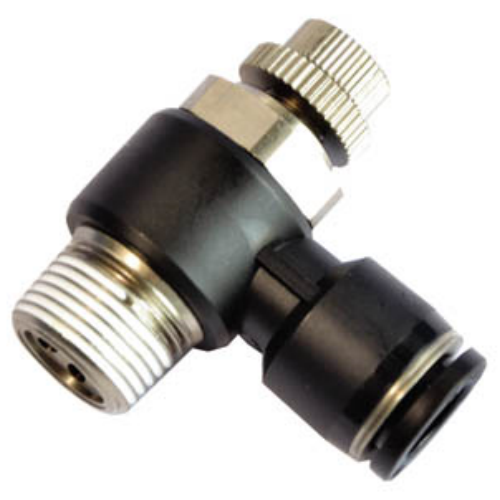

PSL 節流閥調速接頭 PSL1204BD-S

此類高品質閥件，與神威氣動提供的PSL 節流閥調速接頭 PSL1204BD-S（特點：尺寸小、重量輕、流量特性優良、耐腐蝕）等產品相結合，能為您的自動化設備提供平穩、精確且可靠的動力控制解決方案，是設備制造與系統集成的理想選擇。
