一、構建控制基礎：PLC與電磁閥的接線方式

實現自動化控制，首先需要將電磁閥與控制器（如PLC）正確連接。電磁閥是執行單元，PLC是發出指令的大腦。它們之間的連接并非簡單的導線直連，而是需要遵循正確的電氣規則。

1. 直流（DC）電磁閥

通常為兩線制，一根接PLC的數字量輸出點（如Y0，輸出24V+），另一根接輸出公共端（COM，接24V-）。需特別注意PLC的輸出類型必須為晶體管輸出（Sink/Source）才能驅動DC電磁閥。

2. 交流（AC）電磁閥

同樣為兩線制，一根接PLC的輸出點（如Y1），另一根接零線（N）。驅動AC電磁閥，PLC的輸出類型通常需為繼電器輸出。

3. 核心保護電路

由于電磁閥線圈是感性負載，在斷電瞬間會產生極高的反向感應電動勢（浪涌電壓），極易擊穿PLC內部脆弱的電子元件。因此，必須在電磁閥線圈兩端并聯一個續流二極管（用于DC回路）或壓敏電阻（用于A(yíng)C回路），為瞬間高壓提供泄放通路，這是保護PLC、保障系統穩定運行的關鍵步驟。

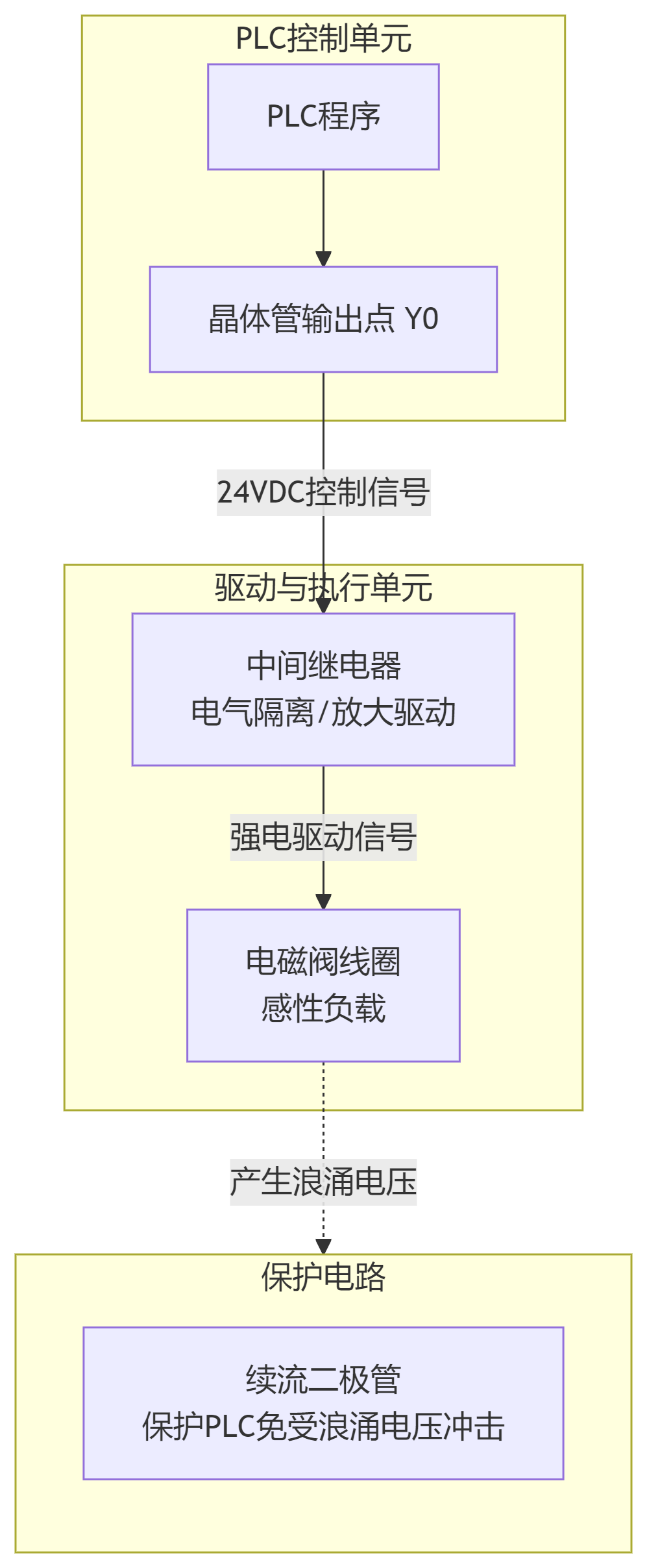

二、核心控制元件：中間繼電器的作用與選型

在PLC和電磁閥之間，幾乎總是需要一個"幫手"------中間繼電器。它的作用遠不止是接通電路那么簡單：

1. 電氣隔離（核心作用）

將PLC的弱電控制回路（通常是24VDC）與電磁閥的強電驅動回路（可能是220VAC）完全隔離開。即使強電回路發生故障，也不會竄入PLC，從而保護這臺最核心、最昂貴的控制器。

2. 放大驅動能力

單個PLC輸出點的帶載能力有限（通常為0.5A-2A）。而中間繼電器的觸點可以切換更大的電流（如10A），從而能輕松驅動大功率電磁閥或多個并聯的閥門。

3. 電壓轉換

當PLC輸出為24VDC，而電磁閥需要220VAC工作時，通過繼電器可以方便、安全地進行電壓轉換和控制。

4. 選型要點

繼電器線圈電壓必須與PLC輸出電壓匹配（如24VDC）；觸點容量（電流與電壓）必須大于電磁閥的工作電流。

三、常見故障診斷：電磁閥不動作的排查流程

當電磁閥不工作時，遵循由易到難、由外到內的邏輯步驟排查，可以快速定位問題：

1. 查指令（軟件層）

首先在PLC編程軟件中監控界面，確認發出動作指令時，對應的輸出點（如Y0）指示燈是否軟件亮起？如果沒有，問題在于PLC程序邏輯或上位機指令，與硬件無關。

2. 查輸出（硬件層）

如果軟件顯示已輸出，但用萬用表測量PLC該輸出點卻無電壓，則可能是PLC輸出點硬件損壞或輸出公共端（COM）未接好。

3. 查中間環節

如果PLC輸出點有電壓，但電磁閥不動作。檢查繼電器：線圈是否得電吸合？觸點兩端是否有輸出電壓？

4. 查執行終端（電磁閥）

如果繼電器已吸合且輸出端有電壓到達電磁閥線圈接線端。

有電壓但閥不動作：斷電后，用萬用表測量線圈電阻。電阻為無窮大（∞）則線圈燒毀（開路）；電阻為零（0）則線圈短路。電阻正常則可能是閥芯被雜質卡死。

無電壓：故障在繼電器之后的線路或繼電器觸點本身。

5. 查機械與氣源

手動按壓電磁閥上的強制按鈕（如有），如果仍不動作，很可能是閥體內部被油污或雜質卡死。對于先導式電磁閥，還需檢查氣源壓力是否足夠。

四、系統優化與穩定保障

一個穩定可靠的控制回路，離不開每一個優質元件的支撐和優化的系統設計。除了正確的設計、接線和保護，選擇性能卓越的電磁閥是降低故障率、提升系統效率的根本。

推薦產品：Snway JMFH 電磁閥 JMFH-5-3/8-S-B

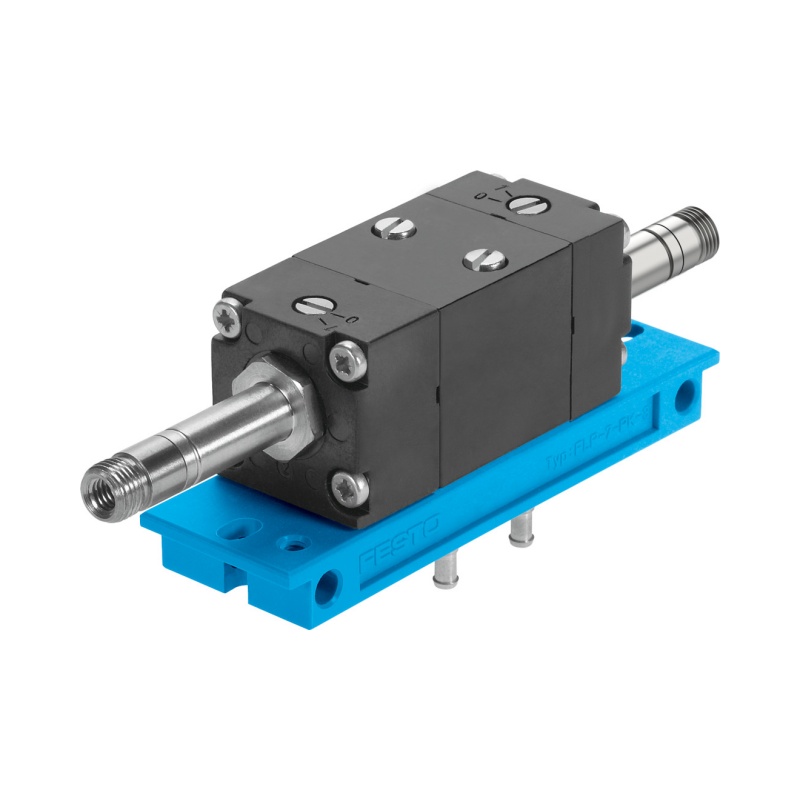

JMFH 電磁閥 JMFH-5-3/8-S-B

在眾多高端選擇中，JMFH系列雙電控電磁閥就是一個典型的優秀解決方案。它采用雙電控模式，具有記憶功能，斷電時能保持當前閥位，安全性高；其先導式結構提供了大流量和高響應速度，內部閥芯精密的設計也極大地增強了抗污染和抗卡滯能力，從源頭上減少了因機械故障導致系統停機的風險。

對于追求卓越性?xún)r(jià)比和可靠性的用戶，我們同樣推薦關注神威氣動的電磁閥產品。其產品在設計與制造上同樣精益求精，線圈采用高純度銅線和耐高溫工程塑料，絕緣性好，電沖擊耐受能力強，有效減少了因線圈燒毀導致的故障。同時，其閥芯經過特殊工藝處理和精密研磨，動作順滑，對介質中的微小雜質不敏感，抗卡滯能力顯著提升。選用這樣的產品，能極大延長整個控制回路的平均無故障時間，為您節省大量的停機維護成本，保障生產的連續性與穩定性。
