一、為何需要監控開關位置？從開環控制到閉環安全

在基礎的氣動自動化系統中，PLC發出信號，電磁閥動作，這是一個開環控制。然而，由于閥芯卡澀、氣管破裂、接頭漏氣或壓力不足等原因，執行器（如氣缸）可能并未移動到指定位置。這種"指令已發出，動作未執行"的故障若不及時發現，會導致產品報廢、設備損壞甚至安全事故。

因此，實時檢測閥門的開關位置或氣缸的行程位置，并將此狀態信號反饋給控制系統（PLC），是實現閉環控制、構建高可靠性自動化的關鍵一環。它讓系統擁有了"感知"能力，能實時確認命令是否被有效執行，從而立即報警或停機，防止故障擴大。

二、兩種主流的閥位反饋技術：磁性開關與閥位傳感器

磁性開關（磁性接近開關）

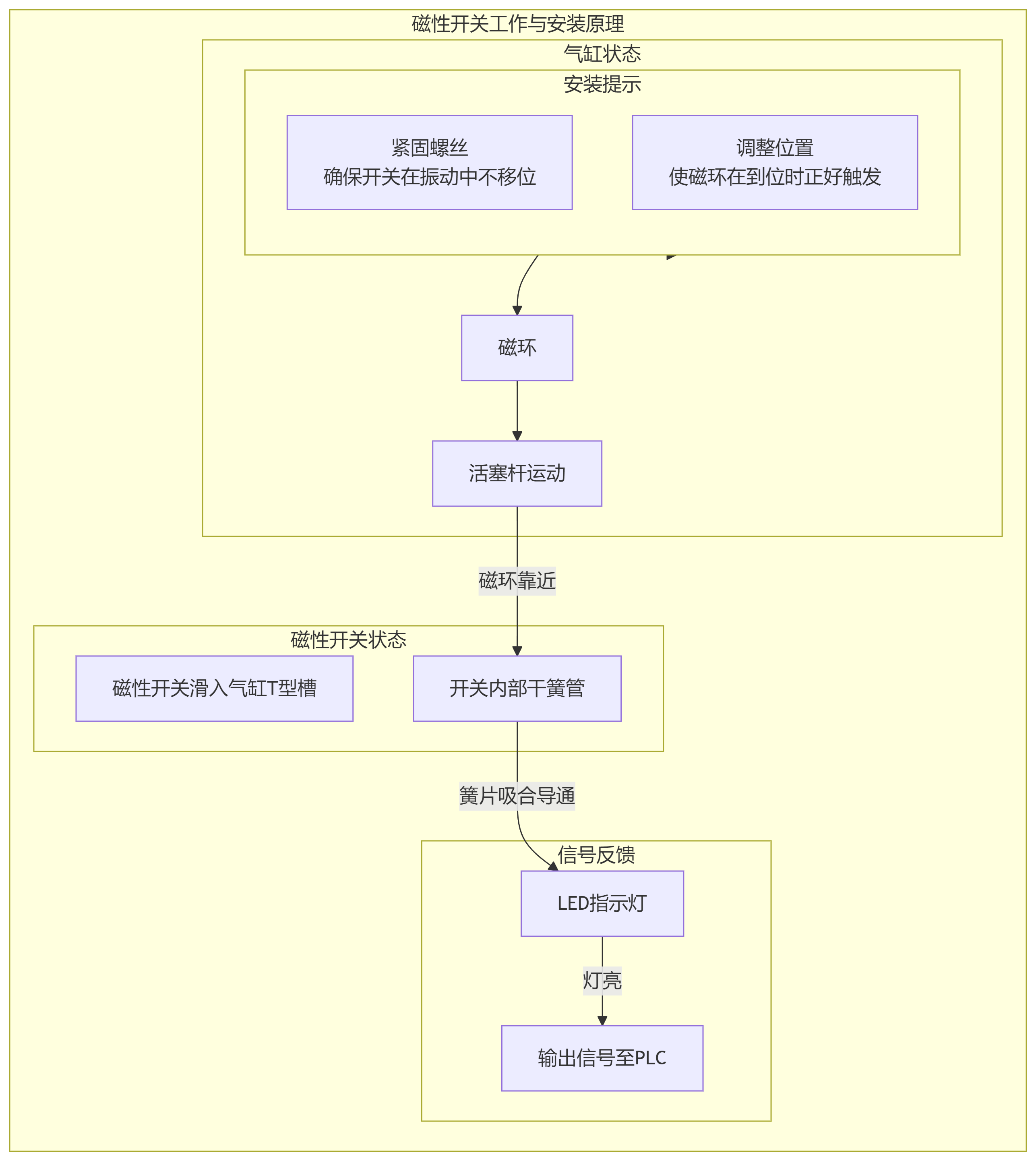

最常用、性價比最高的方案。其工作原理是：在氣缸缸筒外壁安裝磁性開關，當活塞桿上的永磁磁環隨活塞運動到開關感應區域時，開關內部的干簧管簧片被磁化吸合，導通電路，發出一個電信號（NPN或PNP信號）。此信號接入PLC輸入點，即可判斷氣缸是處于伸出還是縮回狀態。優點是安裝靈活、成本低、抗干擾能力強。

閥位信號器（集成于閥島）

在高端集成的閥島（Solenoid Valve Manifold）中，每個電磁閥的閥芯位置都集成了微型傳感器（如霍爾傳感器或感應式傳感器）。它可以直接檢測閥芯是否確實切換到位，從而間接判斷氣流方向。這種方式集成度高，布線簡潔（通過總線通信），抗污染能力更強，但成本相對較高。

三、磁性開關的選型、安裝與調試實戰指南

選型要點

類型選擇：分為直接驅動式（無放大器，感應距離短）和帶放大器式（感應距離長，更穩定）。根據氣缸速度和安裝精度要求選擇。

輸出邏輯：必須與PLC輸入類型匹配。常用的是NPN型（輸出低電平有效）或PNP型（輸出高電平有效）。

引出線方式：有直接引線式、接插件式等，根據現場維護便利性選擇。

安裝規范

確定行程：首先讓氣缸往復運動全程，確定磁環的有效觸發范圍。

滑動就位：將磁性開關滑入氣缸專用的T型槽，平穩地移動到需要檢測的位置（如氣缸伸出到位的位置）。

緊固與防松：使用螺絲刀擰緊固定螺絲，確保在長期振動環境下不會發生移位。建議在擰緊后用手嘗試移動，確認已鎖死。

調試與驗證

安裝后，必須進行手動調試：讓氣缸運行到指定位置，觀察磁性開關上的LED指示燈是否亮起；同時，必須在PLC的監控軟件中確認對應的輸入點信號是否被激活。只有兩者同時確認，才算調試成功。

四、構建帶反饋的高可靠性系統與產品集成

為您的關鍵工位增加閥位或缸位檢測，是邁向智能制造和 預測性維護的第一步。它不僅能實現即時故障報警，還能記錄電磁閥和氣缸的動作次數，為定期維護提供數據支持。

要實現這一目標，離不開一個穩定執行指令的源頭——高性能的電磁閥。一個響應遲緩、動作無力的電磁閥會使位置檢測失去意義。我們推薦使用神威氣動的全套氣動解決方案。其電磁閥產品以超高的響應速度和重復精度著稱，能確保氣缸動作時間的穩定性和一致性，從而讓磁性開關的檢測結果準確可靠。同時，神威氣動也提供高品質的氣缸和配套的磁性開關，保證整套系統的兼容性與協同性，助您輕松構建帶狀態反饋的智能、高可靠性氣動系統。
